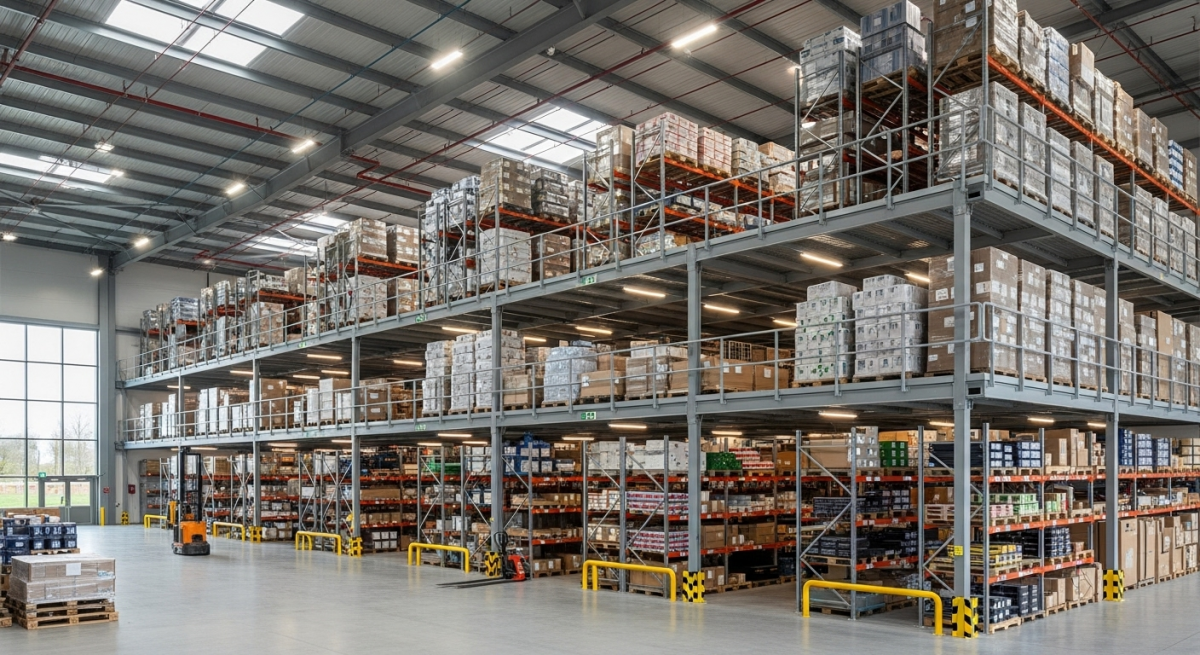

Мезонинные стеллажи представляют собой революционное решение для складской логистики, позволяющее увеличить полезную площадь хранения в 2-3 раза без расширения помещения. Эти многоуровневые металлические конструкции максимально эффективно используют высоту склада, создавая дополнительные ярусы для размещения товаров и организации рабочих процессов.
Что такое мезонинные стеллажи и как они работают
Принцип работы многоярусных систем
Складской мезонин — это многоярусная металлическая стеллажная конструкция, разделённая этажами, которая была разработана для максимального использования высоты помещения за счёт увеличения этажности склада. В основе принципа работы лежит вертикальная оптимизация пространства — вместо использования только площади пола склад получает несколько уровней хранения на той же площади.
Мезонинные системы функционируют как самостоятельные многоэтажные конструкции, не зависящие от несущих элементов здания. Каждый уровень обслуживается отдельно, а доступ к ним осуществляется с помощью лестниц, лифтов или специальных подъемных механизмов. Это позволяет работать одновременно на нескольких уровнях, обеспечивая быстрый доступ к любому товару на любом ярусе.

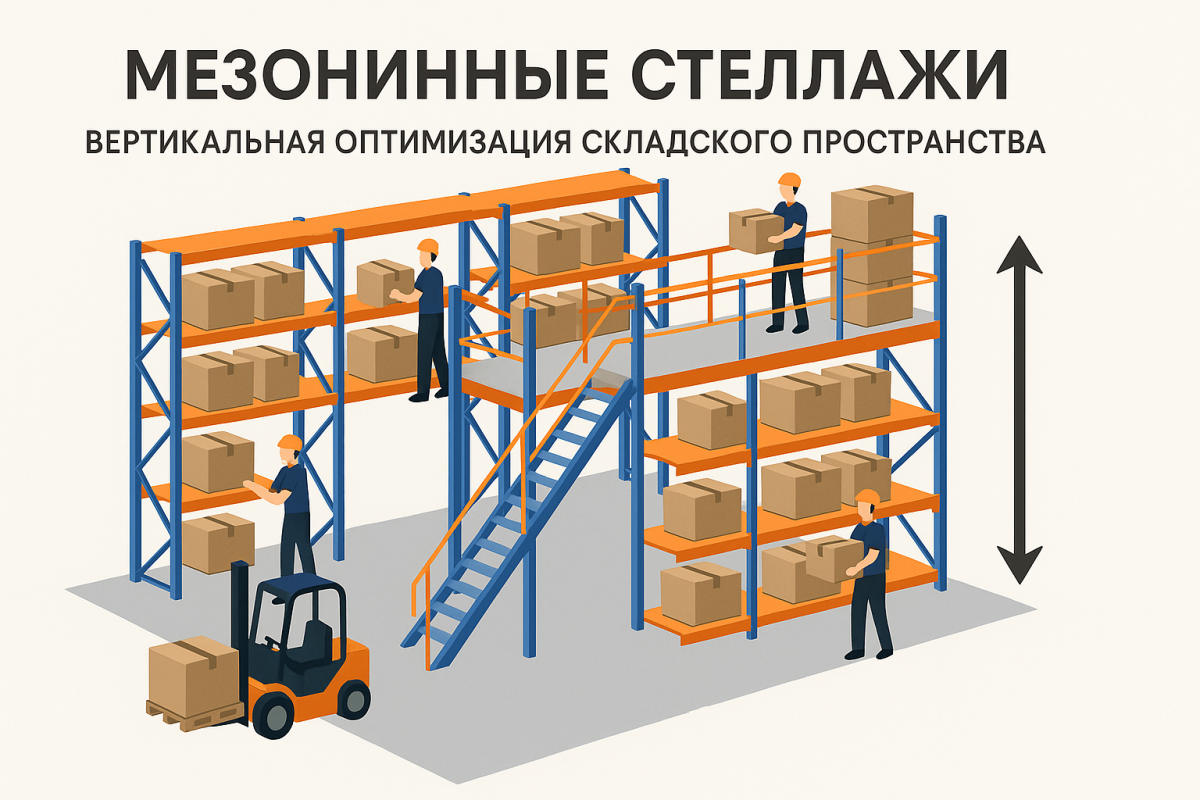

Принцип работы мезонина: вертикальная оптимизация позволяет получить несколько полноценных уровней хранения на одной площади
Мезонинные системы функционируют как самостоятельные многоэтажные конструкции, не зависящие от несущих элементов здания. Каждый уровень обслуживается отдельно, а доступ к ним осуществляется с помощью лестниц, лифтов или специальных подъемных механизмов.
Ключевые преимущества вертикальной оптимизации
- Рациональное использование площади склада — увеличение полезной площади хранения в 2-3 раза на той же территории
- Возможность обработки грузов сразу на нескольких уровнях — параллельные процессы комплектации и размещения товаров
- Полностью разборная конструкция — мобильность решения при смене помещения или реорганизации склада
- Индивидуальный проект с учётом особенностей помещения и характеристик товара
- Быстрое изготовление и монтаж — реализация проекта в среднем за 9 недель
Виды мезонинных систем хранения
Мезонины на платформе (колоннах)
Конструктивные особенности
Платформенные мезонины — один из самых распространённых видов мезонинных конструкций, представляющие собой систему металлических опор, балок и настилов. Конструкция состоит из независимых металлических колонн, на которых монтируются горизонтальные балки и настилы, создавая дополнительные этажи.
Основные технические характеристики платформенных мезонинов:
- Максимальный шаг колонн — до 12 метров
- Максимальная полезная нагрузка — до 2 тонн на квадратный метр
- Высота конструкции — до четырёх этажей
- Максимальная высота уровня — до 5 метров
Платформенный мезонин можно спроектировать под любую форму помещения, а сечение горизонтальных стальных балок и опорных стоек рассчитывается исходя из предполагаемой нагрузки на квадратный метр.
Области применения
Платформенные мезонины широко применяются не только на складах, но и в других сферах:
- Производственные помещения — установка станков внизу, подсобные помещения и зоны упаковки наверху
- Торговые помещения — организация склада и подсобок на верхнем уровне, торговый зал на нижнем
- Технические балконы по периметру помещения для обслуживания кран-балок
- Офисные помещения на мезонинной платформе для снижения влияния производственных процессов
Многоярусные стеллажные системы
На базе паллетных стеллажей
Мезонины на паллетных стеллажах представляют собой сборно-разборную конструкцию, где несущей частью мезонина являются стеллажи паллетной серии. Эта система оптимальна для хранения паллетированных грузов на нескольких уровнях.
Технические характеристики паллетных мезонинов:
- Высота вертикальных элементов — до 12 000 мм
- Длина горизонтальных элементов — до 4 400 мм
- Глубина стеллажа — до 1 200 мм
- Грузоподъемность верхнего яруса — до 500 кг на 1 м² настила
На базе полочных стеллажей
Полочные мезонины используют в качестве опоры для перекрытия рамы полочных стеллажей. Эта система идеально подходит для хранения большой номенклатуры мелкоштучных товаров в картонных коробках или контейнерах.
Характеристики полочных мезонинов:
- Распределенная нагрузка на перекрытие между стеллажей — до 350 кг/м²
- Нагрузка в центральном проходе — до 500 кг/м²
- Возможность увеличения нагрузки по запросу
- Комплектация полочными разделителями и контейнерами
Комбинированные мезонинные системы
Комбинированные мезонины представляют собой гибридные решения, сочетающие различные типы хранения на разных уровнях. По словам экспертов, "только комбинированный мезонин решает для клиента производственные задачи в полной мере".
Примеры комбинированных решений:
- Первый уровень — паллетное хранение под платформой
- Второй уровень — полочное хранение на платформе
- По периметру — консольные стеллажи для длинномерных грузов
- Дополнительные зоны — столы сортировки и комплектации

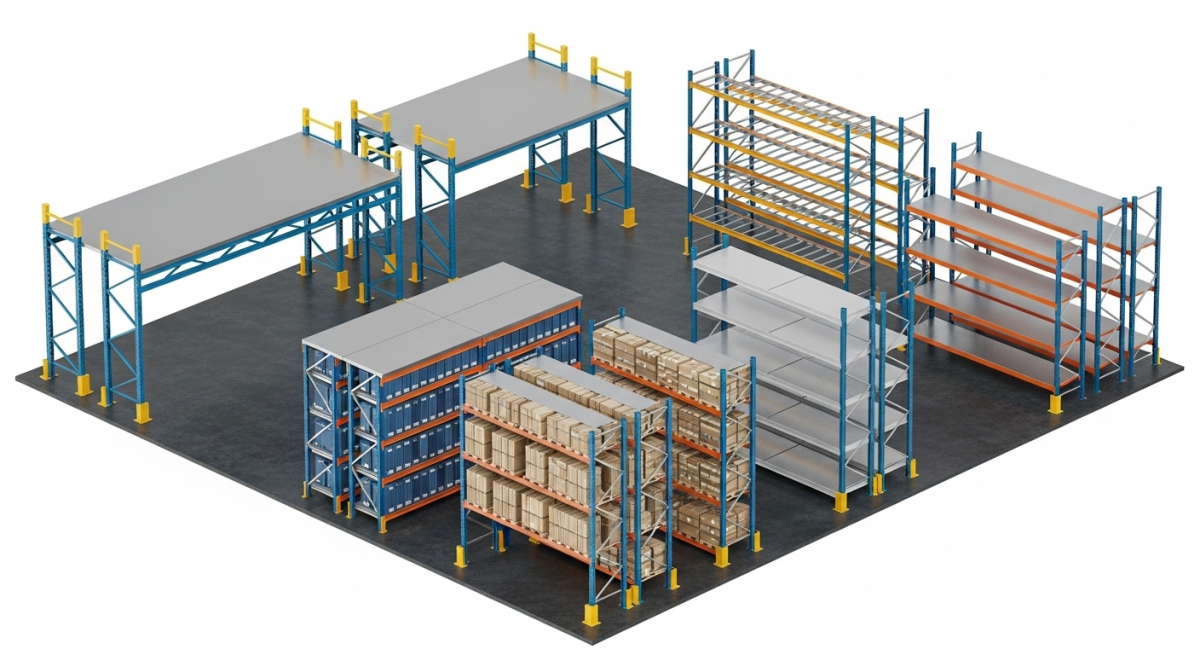

Основные виды мезонинов: слева - платформенный на колоннах, в центре - на базе паллетных стеллажей, справа - комбинированная система
Комбинирование мезонинов с другими типами стеллажей
Интеграция с паллетными системами
Интеграция мезонинов с паллетными стеллажами позволяет создать эффективную систему смешанного хранения. В мезонине возможно совмещение стеллажей любого типа: паллетных, консольных, полочных.
Преимущества интеграции:
- Первый уровень — высокооборотные паллетированные товары с доступом для погрузочной техники
- Верхние уровни — резервное паллетное хранение или мелкоштучные товары
- Гибкость конфигурации — возможность изменения назначения уровней
Сочетание с полочным хранением
Комбинирование полочных систем на разных уровнях мезонина обеспечивает максимальную эффективность для складов с большой номенклатурой товаров.
Особенности сочетания:
- Зонирование по группам товаров — разные категории на разных уровнях
- Оптимизация процессов комплектации — быстрооборотные товары на удобных уровнях
- Использование полочных разделителей и контейнеров для организации хранения
Гибридные решения для смешанного склада
Гибридные мезонинные системы представляют собой наиболее универсальное решение для современных складских комплексов. Они позволяют объединить в одной конструкции различные типы хранения и обработки грузов.
Примеры гибридных решений:
- Многофункциональные зоны — хранение, комплектация, упаковка на разных уровнях
- Технологические переходы между различными типами стеллажей
- Интеграция конвейерных систем для автоматизации процессов
Расчет экономической эффективности мезонинов
Формула расчета увеличения площади
Базовая формула расчета эффективности мезонинных систем:
Эффективная площадь = Площадь пола × Количество уровней
Коэффициент увеличения = Количество уровней
- Двухуровневый мезонин: 1000 м² × 2 = 2000 м² (увеличение в 2 раза)
- Трехуровневый мезонин: 1000 м² × 3 = 3000 м² (увеличение в 3 раза)
- E-commerce склад: 2000 м² × 2,5 = 5000 м² (увеличение в 2,5 раза)
Сравнение затрат с альтернативными решениями
Мезонинные системы демонстрируют значительную экономическую выгоду по сравнению с альтернативными решениями:
ROI и срок окупаемости инвестиций
Срок окупаемости мезонинных систем составляет обычно 12-24 месяца, в зависимости от интенсивности использования и стоимости альтернативных решений.
Основные факторы экономической эффективности:
- Экономия на аренде дополнительных площадей
- Снижение логистических затрат за счет концентрации товаров в одном месте
- Увеличение производительности персонала благодаря оптимизации процессов
- Гибкость масштабирования без капитальных вложений в недвижимость
Требования к помещениям и безопасности
Минимальная высота потолков
Для эффективного использования мезонинных систем минимальная высота потолков должна составлять не менее 4,5-5 метров.
- Минимальная общая высота — 4,5 м для двухуровневого мезонина
- Высота рабочего уровня — не менее 2,2 м для комфортной работы персонала
- Оптимальная высота — 6-8 м для трехуровневых систем
- Максимальная высота конструкции — до 12 м
Нагрузочные характеристики пола
Нагрузочные требования к полу склада должны учитывать вес мезонинной конструкции и размещаемых грузов.
Основные требования:
- Несущая способность перекрытий должна быть рассчитана на статические и динамические нагрузки
- Точечные нагрузки от опор мезонина могут достигать нескольких тонн на опору
- Качество основания — ровность пола не более 3 мм на 1000 мм длины
Требования пожарной безопасности
⚠️ Важно:
При проектировании складов с мезонином обязательно разрабатываются специальные технические условия (СТУ), поскольку для таких объектов нет стандартных нормативных требований пожарной безопасности.
Ключевые требования пожарной безопасности:
- Автоматическая установка пожаротушения (АУП) по требованиям для складов с высокостеллажным хранением
- Разделение на секции противопожарными преградами при превышении нормативной площади яруса
- Свободная зона шириной не менее 8 м между секциями
- Эвакуационные пути с соблюдением нормативов по ширине и протяженности

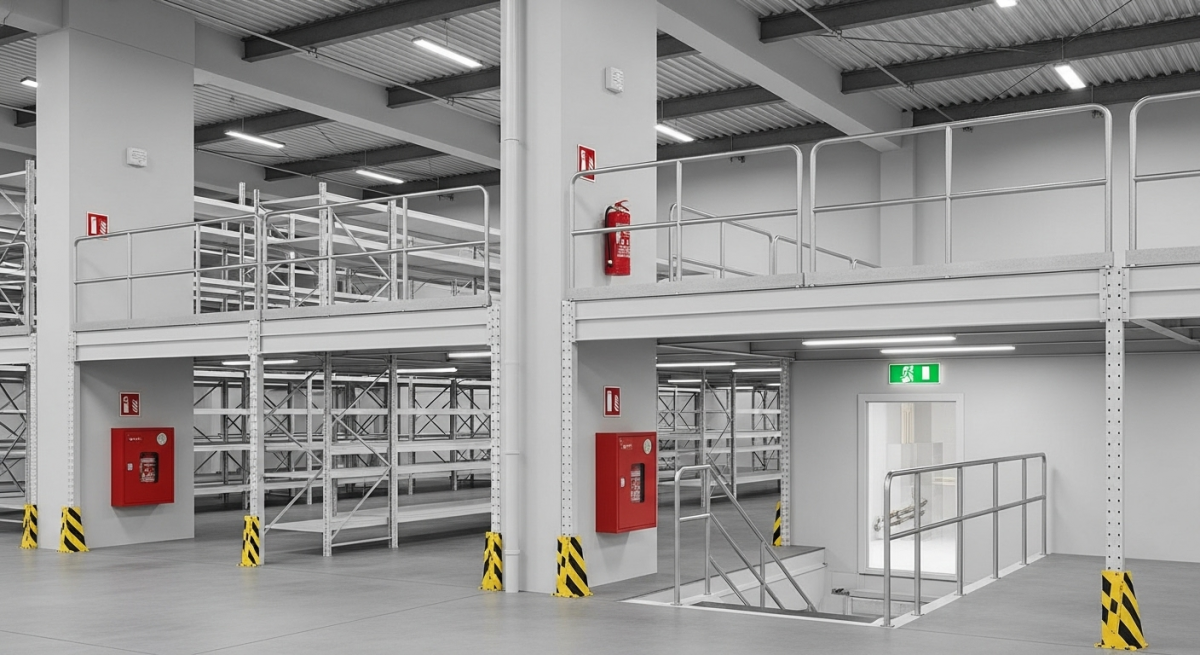

Обязательные элементы безопасности мезонинных конструкций: прочные ограждения, удобные лестницы и четко обозначенные эвакуационные пути
Нормативная база и СТУ
Нормативное регулирование мезонинных стеллажей в России включает:
- ГОСТ Р 59912-2021 — складское оборудование, мезонины на колоннах
- Стандарт FEM — европейские требования к проектированию и качеству
- ГОСТ 16140-77, 14757-81, 28766-90 — общие требования к стеллажным системам
- Сертификация мезонинных конструкций в РФ является добровольной
Выбор и внедрение мезонинной системы
Критерии выбора типа мезонина
Выбор оптимального типа мезонина зависит от множества факторов, которые необходимо комплексно анализировать:
Основные критерии выбора:
- Характеристики товаров — размеры, вес, упаковка, оборачиваемость
- Параметры помещения — высота потолков, площадь, конфигурация
- Технологические процессы — способы обработки грузов, использование техники
- Нагрузочные требования — статические и динамические нагрузки
- Бюджетные ограничения — инвестиционные возможности и ожидаемая окупаемость
Этапы проектирования и монтажа
Полный цикл реализации мезонинного проекта включает следующие этапы:
- Техническое задание и обмеры помещения
- Расчет нагрузок и определение необходимой прочности конструкции
- Выбор типа конструкции на основе анализа требований
- 3D-проектирование и создание чертежей
- Согласование проекта и получение необходимых разрешений
- Производство компонентов на заводе (4-6 недель)
- Монтаж конструкции на объекте (1-2 недели)
- Приемка и ввод в эксплуатацию
Средний срок реализации проекта составляет 9 недель, но возможно сокращение сроков при необходимости.
Стоимость и поставщики
Стоимость мезонинных систем значительно варьируется в зависимости от типа конструкции и сложности проекта:
Ведущие поставщики мезонинных систем в России:
- МЕТЕК — 17 лет на рынке, 3 млн м² смонтированных мезонинов
- Специализированные производители с собственными заводами и конструкторскими бюро
- Сертифицированные поставщики с гарантией качества и соответствием европейским стандартам FEM
Мезонинные стеллажи — стратегическое решение
Мезонинные стеллажи представляют собой стратегическое решение для современного складского хозяйства, позволяющее в 2-3 раза увеличить эффективность использования площадей без капитальных вложений в расширение помещений. Правильный выбор типа мезонина, качественное проектирование и профессиональный монтаж обеспечивают быструю окупаемость инвестиций и долгосрочную эффективность складских операций.
Материал подготовлен специалистами МЛМ Логистик на основе практического опыта проектирования и монтажа мезонинных систем
