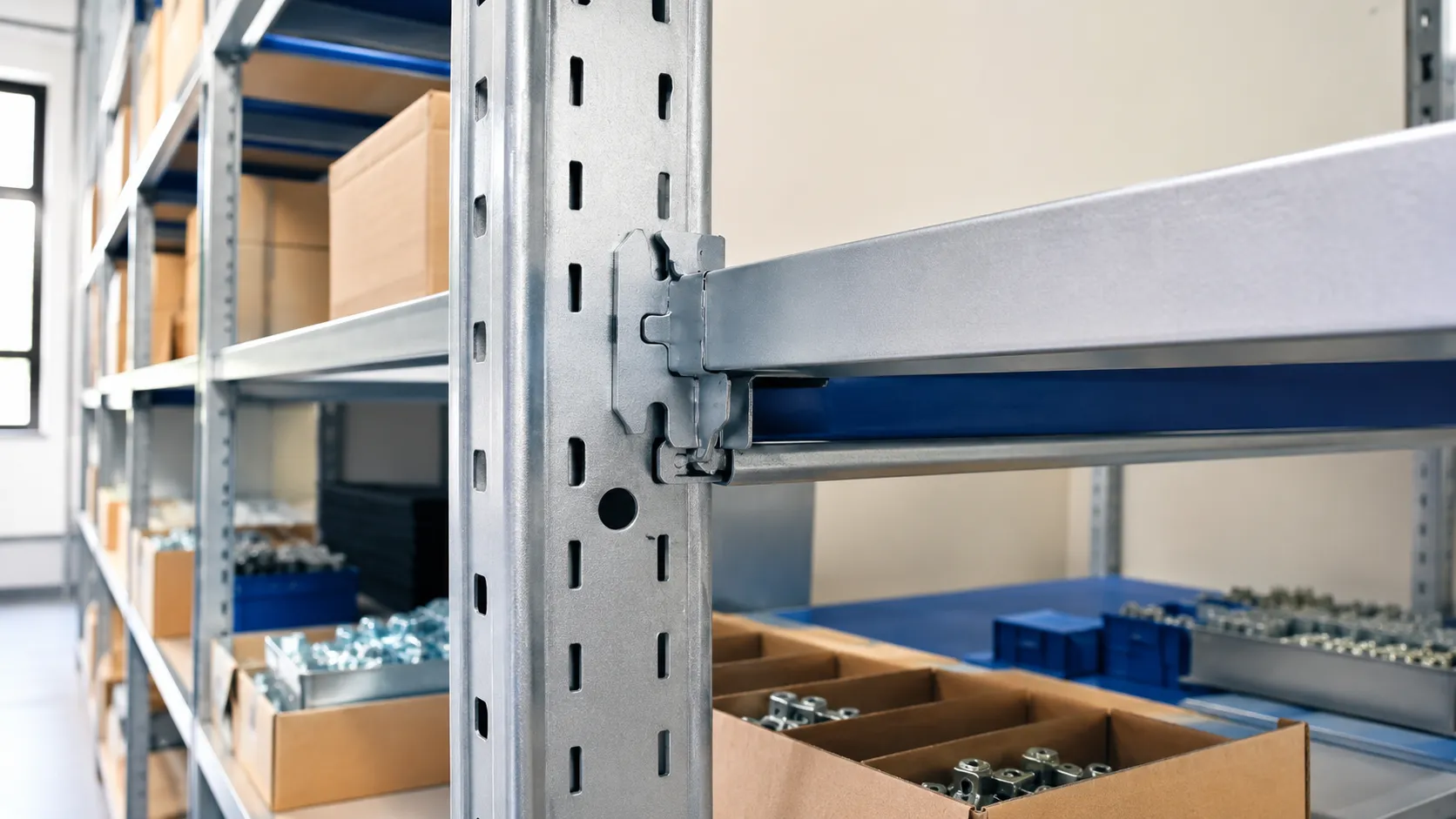

Комплектующие для стеллажей: как выбрать полки, балки, стойки и ограничители

Стеллаж редко покупают один раз и навсегда. В реальной жизни через полгода оказывается, что нужна еще одна полка сверху, через год — дополнительная секция, а после переезда на новый склад выясняется, что старые балки не подходят к новым стойкам. Комплектующие для стеллажей — это и есть тот запас, который позволяет доделать, дорастить и пересобрать систему хранения под новые задачи, не меняя ее целиком.

Материал пригодится и тем, у кого уже стоит стеллаж и не хватает полки или балки, и тем, кто только комплектует склад и хочет сразу собрать рабочую систему. Ниже — разбор по категориям: какие элементы бывают, чем отличаются, как проверить совместимость до покупки и что делать, если нужной позиции в каталоге не оказалось. Готовые позиции собраны в разделе комплектующих для стеллажей.

Какие комплектующие нужны стеллажу

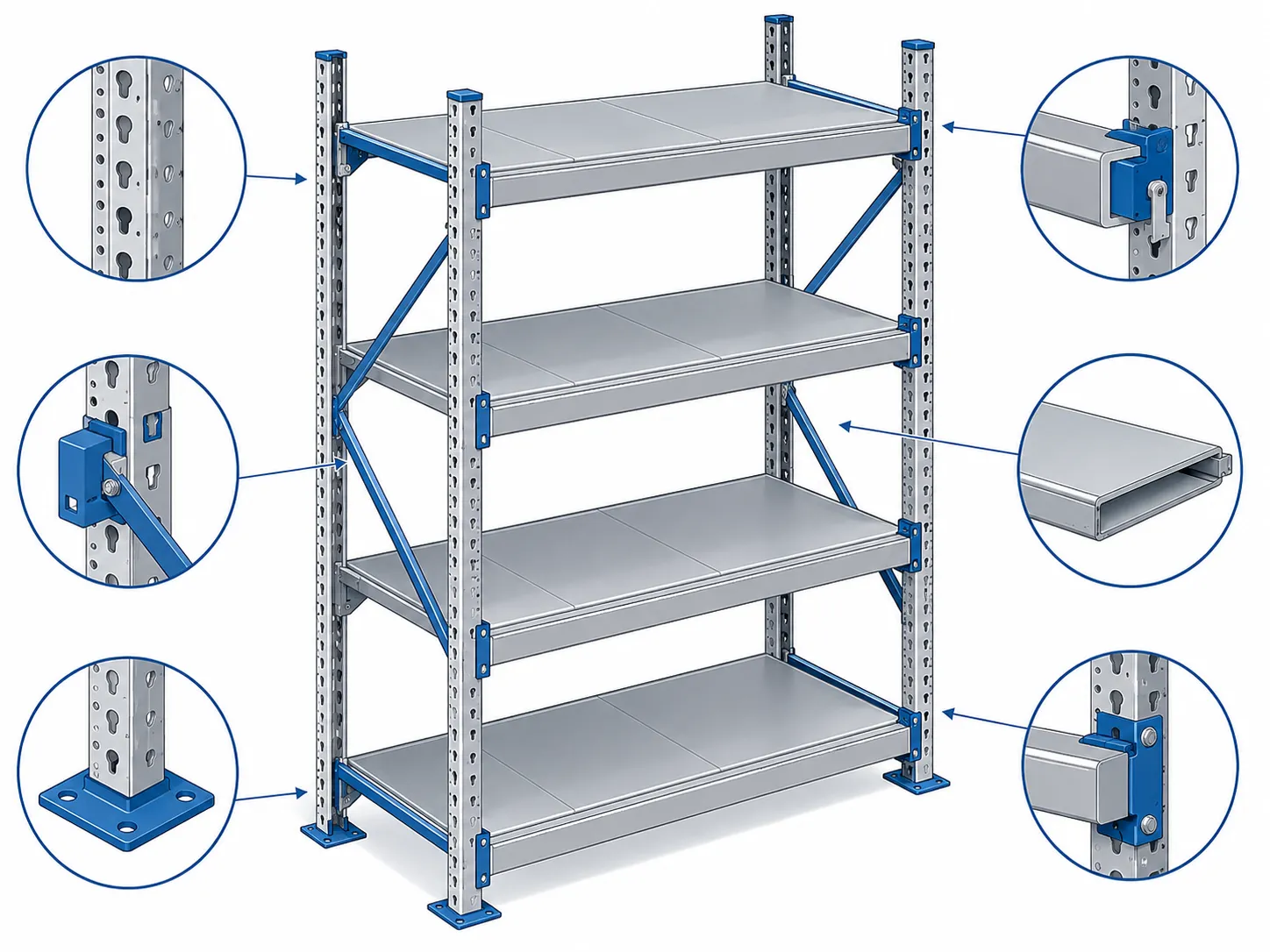

Любой металлический стеллаж — это конструктор из нескольких типов деталей. Полки воспринимают вес груза, балки передают нагрузку на стойки, стойки и рамы держат всю конструкцию вертикально, ограничители и разделители не дают грузу съезжать и падать, крепеж и заглушки собирают все в единое целое. Если хотя бы одного элемента не хватает — либо докупаете, либо пересматриваете комплектацию.

Самая частая ситуация: каркас стоит, работает, но появилась задача, под которую текущей конфигурации не хватает. Докупить полку проще и дешевле, чем покупать новый стеллаж, поэтому производители и продавцы выпускают детали отдельно. В каталоге mlm66 это разделы балки и ригели, полки для стеллажа, а также категории стоек, ограничителей, крепежа и защиты, которые постепенно наполняются. Пустая подкатегория — не приговор: нужную позицию подберут по запросу.

Условно комплектующие делят на силовые (стойки, рамы, балки, полки) и вспомогательные (ограничители, разделители, крепеж, заглушки, защита). Первые держат нагрузку, вторые отвечают за порядок, безопасность и аккуратный вид. При плановой модернизации обычно меняют и те, и другие: ставят дополнительные балки под тяжелый ярус и тут же навешивают ограничители, чтобы паллеты не съезжали.

Полки для стеллажей: виды и как выбрать

Полка — самый видимый и самый нагруженный элемент. Именно на нее кладут коробки, банки, инструмент, папки, детали. От правильного выбора зависит, выдержит ли стеллаж то, что вы на него поставите, и не прогнется ли он через полгода.

Металлические и оцинкованные полки

Оцинкованные полки — рабочий вариант для складов, подвалов, гаражей и любых помещений, где бывает влага или перепады температур. Цинк защищает сталь от коррозии, поэтому такие полки служат заметно дольше обычных крашеных. В каталоге mlm66 в категории полок для стеллажа есть линейка оцинкованных полок глубиной 250 мм и длиной от 400 до 1200 мм: например, полка оцинкованная 250x1000 мм подходит под большинство полочных и легких грузовых стеллажей.

Если помещение сухое, можно ограничиться обычными металлическими полками с порошковой покраской. Здесь важно смотреть на толщину металла и заявленную нагрузку: тонкие полочные полки подходят для одежды и коробок, усиленные — для инструмента и запчастей.

Чем оцинковка отличается от обычной краски

На практике разница становится заметна через год-два эксплуатации. В сухом отапливаемом помещении порошковая покраска держится хорошо, и металл под ней не ржавеет. В неотапливаемом гараже, подвале, на складе с перепадами температур краска начинает облезать, металл под ней темнеет, появляются очаги коррозии. Оцинковка в тех же условиях выглядит почти как новая.

Если конструкция будет стоять в сухом офисе или комнате — можно не переплачивать за оцинковку и взять обычную металлическую полку. Если в гараже, подвале, на улице под навесом — оцинкованная окупится за пару лет, потому что не придется менять проржавевшую и перекрашивать каркас заново.

По ощущениям разница между покрытиями становится очевидна уже ко второй зиме: краска в неотапливаемом помещении начинает шелушиться по краям и в местах царапин, а цинковое покрытие в тех же точках просто темнеет и продолжает работать.

Перфорированные полки — когда нужны

Перфорация — это отверстия или прорези в полке. Она нужна не для красоты, а для дела: через отверстия проходит воздух, что важно при хранении вещей, которые боятся сырости, плюс сама полка весит меньше и меньше собирает пыли. На таких полках удобно хранить метизы в небольших лотках, текстиль, запчасти — то, что должно проветриваться.

Планируете ставить мелкие предметы и не хотите, чтобы они проваливались? Берите полку с мелкой перфорацией или подкладывайте лист фанеры или ДСП. Для крупных грузов перфорация не мешает.

На практике перфорация чаще всего нужна в трех случаях: сухое хранение с активной вентиляцией, мелкоштучные грузы в лотках, полки, которые приходится часто протирать. В остальных ситуациях сплошная полка удобнее — на ней ничего не проваливается, и она выдерживает чуть больше за счет цельного металла.

Еще один момент из практики: перфорированная полка заметно проще в уборке. Пыль и мелкий мусор не задерживаются на поверхности, а проваливаются вниз, и при влажной уборке не приходится долго оттирать сплошной лист. В мастерской или на пищевом складе это реально экономит время: протер тряпкой и пошел дальше. А вот если на полке стоят открытые емкости с жидкостью или мелкой фракцией без лотков — перфорация сыграет плохую шутку и содержимое просыплется на нижний ярус. Поэтому решение про перфорацию или сплошной настил лучше принимать исходя из того, что именно будет стоять на полке, а не из общих соображений.

Полки для полочных, архивных и грузовых стеллажей

Полочные стеллажи рассчитаны на средние нагрузки, их полки обычно идут в одном типоразмере с шагом по длине и глубине. Архивные — отдельная история: они уже, длиннее и предназначены для папок, коробок, документов. В каталоге mlm66 это линейка архивных полок глубиной 300–600 мм и длиной 800–1200 мм: например, полка архивная 300x1000 мм подходит под стандартные архивные секции.

Грузовые и среднегрузовые конструкции держат большой вес за счет балок, а уже на балки укладывают настил — фанеру, металлический лист или специальные полки. Здесь полка становится частью силовой схемы, поэтому экономить на ней не стоит: тонкая полка под тяжелым грузом прогнется и начнет заваливать соседние ярусы.

Дополнительные, выдвижные и выкатные полки

Дополнительная полка — самая частая покупка. Каркас уже есть, но нужно нарастить еще один ярус. Перед заказом измерьте расстояние между существующими полками по высоте, длину и глубину секции: новая полка должна точно вписаться в перфорацию стоек. Если перфорация разная или шаг нестандартный — нужна консультация менеджера.

Выдвижные и выкатные полки экономят силы и время: они ездят по направляющим, и к дальней стенке не нужно тянуться. Удобны в архивах, на складах с мелкими деталями, в мастерских. Наклонные полки используют там, где нужно видеть содержимое: на них удобно хранить метизы в лотках, документы в папках. Все эти варианты — не магия, а обычные конструкции, которые подбирают под конкретную задачу.

Есть и более специальные решения — полки-кассеты для мелких деталей, лотки для метизов, навесные полки для инструмента. В быту чаще всего нужны обычные сплошные полки и пара выдвижных под мелочи, а на складе или в мастерской набор обычно шире. Главное — подобрать размер под существующий каркас и не забыть про нагрузку: выдвижная полка с направляющими выдерживает меньше, чем стационарная.

Балки для стеллажей: главный силовой элемент

Полка — то, что вы видите. Балка — то, что держит. Она идет горизонтально между стойками и воспринимает основную нагрузку. От профиля, длины и толщины металла зависит, сколько килограмм выдержит ярус и не сложится ли конструкция при штатной работе.

Паллетные и грузовые балки: конструкция и замки

Паллетные балки делают из профиля в виде буквы B или похожих замкнутых и незамкнутых форм. На концах приварены или установлены замки — крюки или зацепы, которые вставляются в перфорацию стойки и фиксируются. Это самая нагруженная часть: если замок не защелкнулся или не подходит к стойке, балка просто не будет держать.

В каталоге mlm66 это целый раздел балок паллетного стеллажа с разными высотами профиля и длинами. Доступны серии с профилем 100х50 мм, 125х50 мм и 150х50 мм, длины — от 1800 до 3600 мм, толщина металла варьируется. Такие балки используются для паллетных и фронтальных стеллажей на складах, в логистике, на производстве. Подобрать нужную позицию можно в разделе балок и ригелей.

Как подобрать балку по длине, профилю и нагрузке

Длина балки — это расстояние между стойками плюс небольшой напуск на замки. Здесь действует простое правило: лучше взять балку точно под расстояние между стойками, чем короче или длиннее. Слишком короткая не даст замкам зацепиться, слишком длинная будет выступать и мешать соседним секциям.

Профиль (высота и ширина) и толщина металла определяют грузоподъемность. Чем выше профиль и толще металл, тем больше вес выдержит пара балок на ярус. Для легких грузов и коротких секций хватает 100х50, для средних — 125х50, для тяжелых и длинных паллет — 150х50 и выше. Сомневаетесь в выборе? Берите с запасом по нагрузке: лучше перестраховаться, чем перегрузить стеллаж.

Балки для среднегрузовых стеллажей

Среднегрузовые балки отличаются Z-образным профилем и применяются в стеллажах с нагрузкой от 200 до 800 кг на ярус. Это компромисс между легкими полочными и тяжелыми паллетными: на них удобно хранить коробки, ящики, мелкие паллеты, запасные части. В каталоге mlm66 среднегрузовые балки идут с высотой профиля 75 или 90 мм, шириной 30 мм и длинами от 1000 до 2500 мм. Самые ходовые позиции — профили Z 30.75 (высота 75 мм, для более легких нагрузок) и Z 30.90 (высота 90 мм, для более тяжелых ярусов), обе серии выпускаются в нескольких толщинах металла и длинах.

При выборе важно учитывать тип замка и совместимость со стойками конкретного производителя. Если планируете расширять существующий среднегрузовой стеллаж, замерьте замок и шаг перфорации старых балок — и по ним ищите новые. Подробнее про расчет нагрузки и паллетомест мы писали в отдельной статье как рассчитать паллетные стеллажи.

Стойки для стеллажей: на чем держится конструкция

Стойка — вертикальный элемент каркаса. На нее опираются балки, и именно она передает нагрузку от ярусов на пол. Если балка — это мышцы, то стойка — это скелет. Поломанная или деформированная стойка делает всю секцию опасной, поэтому к выбору и контролю ее состояния стоит относиться особенно внимательно.

Угловые и перфорированные стойки

Стойки бывают сплошные и перфорированные. Перфорация — ряд отверстий по всей длине, в которые вставляются замки балок или кронштейны полок. Чем чаще перфорация, тем точнее можно настроить высоту каждого яруса под конкретный груз. Сплошные стойки используют там, где высота ярусов фиксированная и перенастройка не нужна.

Угловые стойки применяют в угловых секциях, чтобы конструкция Г-образно разворачивалась и экономила место в помещении. По сути это обычная стойка с дополнительным крепежным узлом под 90 градусов. В каталоге mlm66 категория стоек сейчас пополняется, и если нужной позиции нет на сайте — менеджер подберет стойку под ваш тип стеллажа и шаг перфорации. Имейте в виду: у разных производителей шаг перфорации отличается даже на пару миллиметров, и это критично для совместимости с балками.

Совместимость стоек и балок: что проверить перед покупкой

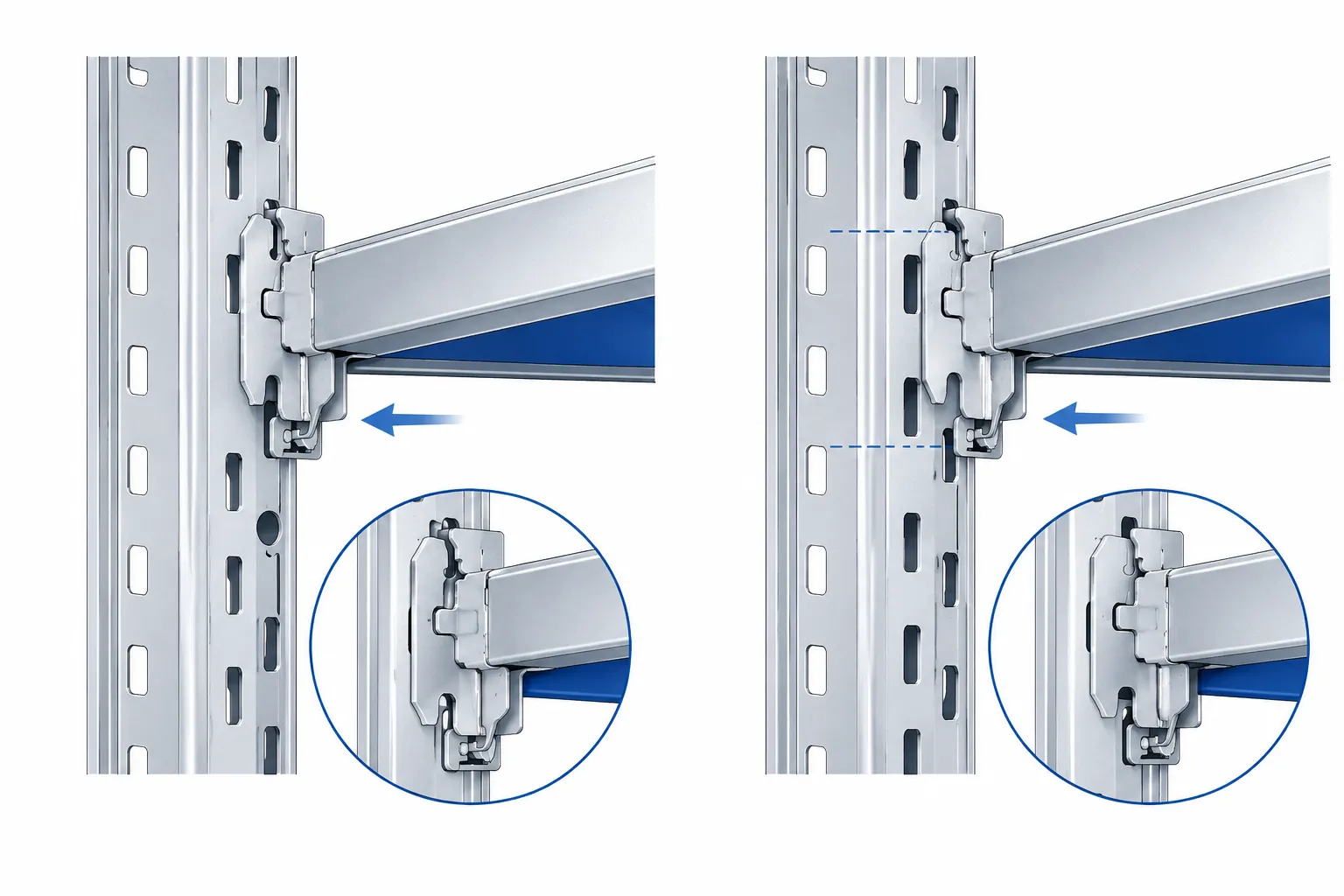

Главная ошибка при докупке — поставить балку одного производителя на стойку другого. Внешне похоже, но шаг перфорации, форма замка и толщина металла могут отличаться на пару миллиметров, и этого достаточно, чтобы замок не защелкнулся или балка держалась вполсилы. Перед покупкой проверьте три вещи: шаг перфорации стойки, тип замка на балке и заявленную производителем совместимость.

Если конструкция уже стоит, проще всего снять одну балку и замерить параметры. Если только комплектуется — берите стойки и балки из одной линейки одного производителя. Тогда и с замками вопросов не будет, и нагрузка будет соответствовать заявленной.

Еще один момент, о котором забывают: высота стойки. Их выпускают фиксированной длины или наборными (из нескольких секций). Если вы наращиваете стеллаж по высоте — нужны либо более длинные стойки, либо дополнительные секции. При смене высоты меняется и общая геометрия, и работа всей конструкции, поэтому такие решения лучше обсуждать с менеджером заранее, а не на месте во время сборки.

Ограничители и разделители: зачем нужны и какие бывают

Ограничители и разделители — элементы, которые наводят порядок на полке. Нагрузку они не держат, но без них груз сползает, коробки путаются, мелкие предметы теряются. На большом складе без разделителей уходит уйма времени на поиск нужной коробки, а без ограничителей паллета может съехать и повредить соседний груз.

Ограничители для полок и балок (борта, упоры)

Ограничитель — небольшая планка или уголок, который ставится на край полки или балки и не дает грузу съезжать. На полках это боковые и задние бортики, на балках — поперечные упоры, которые фиксируют паллету. Без упоров паллета при неаккуратной вилочной погрузке может съехать с балки и упасть, поэтому ограничители — вопрос безопасности, а не только удобства.

При выборе смотрят на длину ограничителя (должна совпадать с шириной полки или балки), высоту борта (зависит от того, что храните), способ крепления (на зацепах, на болтах, на приварке). В каталоге mlm66 этот раздел сейчас пополняется, и если нужного ограничителя пока нет — менеджер подскажет решение под ваш стеллаж и при необходимости подберет аналог по чертежу или образцу.

Разделители полок: когда без них не обойтись

Разделители режут полку или ярус на отсеки. Они нужны там, где на одной полке хранится много разного и требуется, чтобы каждая категория лежала в своей зоне: метизы, канцелярия, запчасти, расходники, папки. Без разделителей все смешивается, а с ними на полке порядок и каждый предмет на своем месте.

Разделители бывают продольные и поперечные, фиксированные и съемные. Съемные удобнее: можно переставить под новый размер отсека. В архивах и на складах с мелкими деталями разделители реально экономят время и нервы.

Крепеж и сборка: что еще понадобится

Крепеж в стеллажах — это болты, гайки, шайбы, кронштейны, замки и заглушки. Часть из них идет в комплекте со стойками и балками, часть покупается отдельно. Не хватает нескольких болтов или потерялись заглушки? Это не повод выкидывать стеллаж, а повод докупить крепеж.

Кронштейны нужны для крепления полок к стойкам в полочных стеллажах, замки фиксируют балки в перфорации стоек, заглушки закрывают открытые торцы, чтобы внутрь не попадала влага и грязь. Эти мелочи не бросаются в глаза, но без них стеллаж либо не соберется, либо быстрее выйдет из строя. Если вы только планируете сборку, загляните в статью как собрать металлический стеллаж для склада — там разобран порядок работ и типичные ошибки.

Если в каталоге нужного крепежа или метизов нет — менеджер подберет позиции под ваш стеллаж. Спецификации крепежа редко стандартизуют между разными сериями, поэтому лучше уточнить, чем искать наугад.

Отдельно стоит упомянуть защиту стеллажа: отбойники, защиту стоек, уголки, подпятники. Они не относятся к основным силовым элементам, но продлевают срок службы всей конструкции. Если склад с погрузчиками или активным движением техники — защита стоек и балок реально спасает от вмятин после случайных наездов. Подробно эта тема разобрана в статье как защитить стеллажи от повреждений.

Как проверить совместимость комплектующих с вашим стеллажом

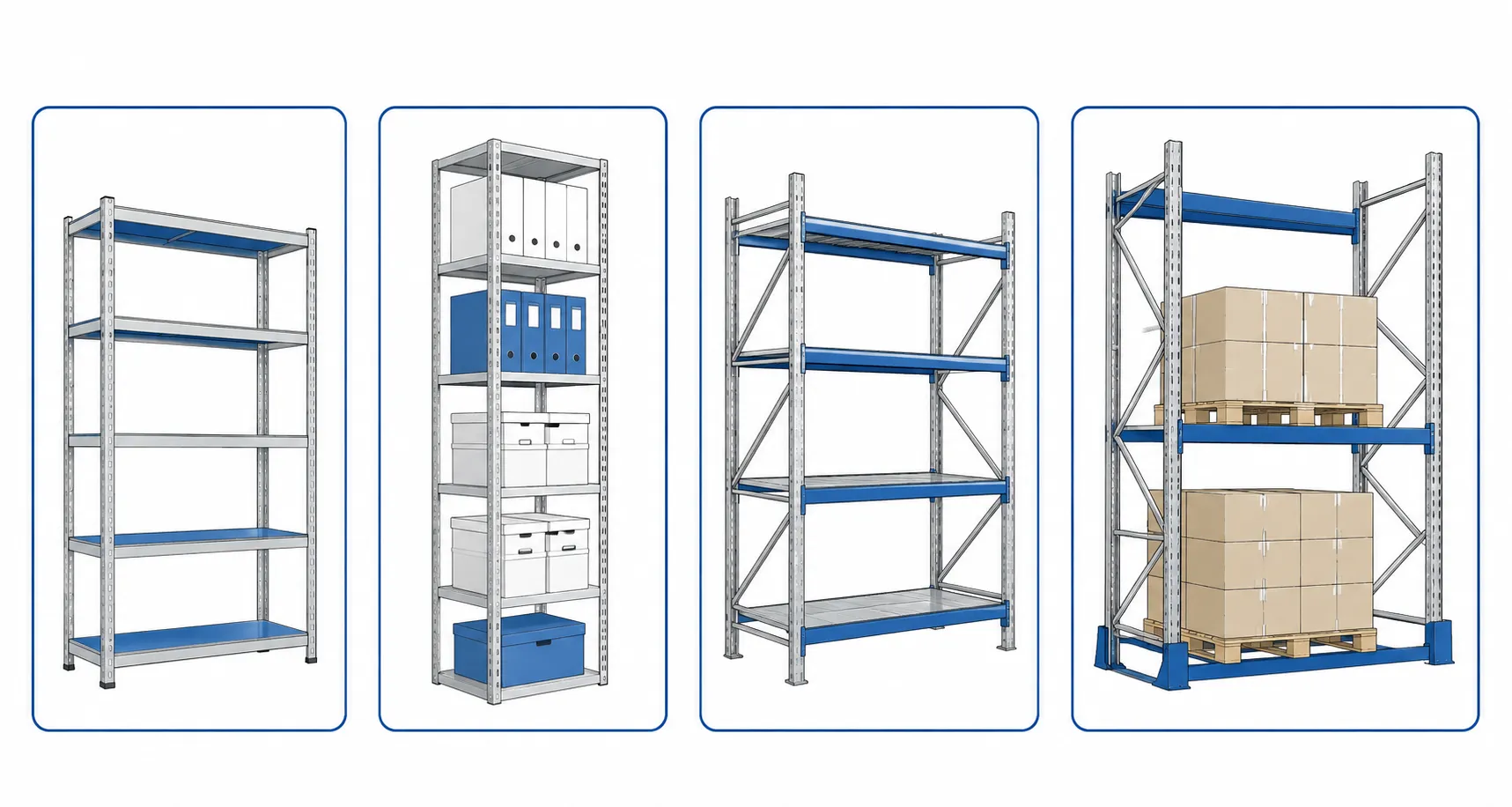

Самый частый сценарий: конструкция уже стоит, нужно докупить полку или балку. Чтобы не ошибиться, определите тип стеллажа и снимите его размеры — дальше отталкиваетесь именно от них.

• Полочные стеллажи. Универсальные металлические конструкции для склада, офиса, архива, гаража. Комплектующие: полки, стойки, кронштейны, крепеж. Глубина полок обычно 250–600 мм, длина секции 700–1200 мм.
• Архивные стеллажи. Узкие и длинные секции для документов. Комплектующие: архивные полки глубиной 300–600 мм и длиной 800–1200 мм. Шаг перфорации и тип кронштейнов — свой, под документы.
• Среднегрузовые стеллажи. Каркас из рам и балок, настил из фанеры или металла. Комплектующие: балки с Z-профилем, рамы, настил, фиксаторы.
• Паллетные стеллажи. Тяжелый складской каркас под паллеты с европоддоном. Комплектующие: рамы, балки B-профиля, замки, упоры, защита стоек.

Перед покупкой замерьте три параметра: расстояние между стойками по длине, высоту яруса, шаг перфорации стойки. Сфотографируйте замок балки или кронштейн полки — менеджеру этого обычно достаточно, чтобы подобрать совместимую деталь. Если вы только выбираете стеллаж и подбираете к нему комплектующие, начните со статьи как выбрать металлические стеллажи.

Небольшая хитрость: если конструкцию планируется наращивать, имеет смысл сразу заложить запас по высоте и нагрузке. Взять чуть более мощные стойки и балки, чем нужно сейчас, обойдется ненамного дороже, зато через год вы просто добавите ярус и секцию, а не будете разбирать и менять всю систему. Тот же принцип работает и для полок: лучше взять с небольшим запасом по ширине и глубине, чем потом искать нестандартный размер.

Отдельно про полочные стеллажи: здесь совместимость проверяют не только по размеру полки, но и по кронштейнам. Металлические полки для полочных секций крепятся на кронштейны, которые вставляются в перфорацию стойки и держат полку снизу или сбоку. Шаг перфорации у распространенных линеек — свой, и кронштейны от другой серии просто не сядут в отверстия, даже если длина и глубина полки совпадают. Поэтому перед докупкой полок под полочный стеллаж замеряют шаг перфорации стоек и по нему подбирают кронштейн, а уже под кронштейн берут саму полку.

Ошибки при подборе комплектующих

Разберем типичные ошибки, из-за которых комплектующие либо не подходят, либо работают вполсилы.

• Перегруз по нагрузке. Взяли балку или полку с заявленной нагрузкой ниже, чем реальный вес груза. Через пару месяцев балка прогнулась, стеллаж повело. Перед покупкой считайте вес с запасом, а не впритык.
• Неправильная глубина или длина. Полка не входит в секцию, балка не достает до стойки или, наоборот, сильно выступает. Всегда замеряйте существующий стеллаж и сравнивайте с размерами новой детали.
• Несовместимые замки. Замок балки не подходит к перфорации стойки — и вот уже конструкция шатается, а балка держится на честном слове. Сверяйте тип замка и шаг перфорации, а если сомневаетесь — возьмите с собой старую деталь.
• Экономия на покрытии. Обычная краска во влажном помещении облезает за год. Для подвала, гаража, холодного склада лучше брать оцинкованные элементы или порошковую покраску: стоят немного дороже, зато служат в разы дольше.
• Покупка «похожей» детали. Похоже не значит подходит. Балка другого производителя с виду такая же, но с другим шагом перфорации или формой замка. Докупайте только то, что подходит к вашему стеллажу, либо берите комплект одной серии.

Частые вопросы

Какие комплектующие нужны для стеллажа?

Минимальный набор — стойки (рамы), балки или полки и крепеж. Дополнительно могут понадобиться ограничители, разделители, заглушки и элементы защиты. Выбор зависит от типа стеллажа и того, что на нем будут хранить.

Подойдут ли полки от другого производителя?

Часто да, но не всегда. Главное — совпадение по шагу перфорации стойки и типу кронштейна или замка. Если размеры и крепления совпадают, полка встанет. Отличаются хотя бы на пару миллиметров — лучше не рисковать и взять оригинальную деталь.

Выдержит ли полка нужный вес?

Выдержит, если ее заявленная нагрузка равна или больше веса груза. Для банок с заготовками и инструментов берите полки с запасом по нагрузке, для одежды и легких коробок хватит стандартных. Тяжелое ставьте на нижние полки — это и безопаснее, и устойчивее.

Чем ограничитель отличается от разделителя?

Ограничитель ставится по краю полки или балки и не дает грузу съезжать или падать. Разделитель режет полку или ярус на отсеки, чтобы разные категории товара не смешивались. По сути ограничитель — про безопасность, разделитель — про порядок.

Можно ли докупить полки к существующему стеллажу?

Да, если стеллаж модульный. Замерьте длину и глубину секции, шаг перфорации стоек и подберите полку с теми же параметрами. Почти все металлические стеллажи позволяют добавлять ярусы — в этом и смысл модульной системы.

Что выбрать: балки или полки для паллетного стеллажа?

Для паллетного нужны и балки, и полки: балки держат нагрузку между стойками, полки или настил кладут поверх балок, чтобы груз стоял ровно. Иногда вместо полок кладут фанеру или металлический лист — это зависит от типа паллет и условий хранения.

Вывод

Комплектующие для стеллажей — не мелочь вроде болтов и заглушек, а полноценная часть системы хранения. От того, насколько грамотно подобраны полки, балки, стойки и ограничители, зависит, выдержит ли стеллаж нагрузку, не развалится ли через год и удобно ли будет им пользоваться. Подходите к выбору так же серьезно, как к выбору самого стеллажа: проверяйте совместимость, считайте нагрузку, не экономьте на покрытии, если помещение влажное.

Если в каталоге не нашли нужного элемента — это не значит, что его не существует. Позвоните менеджеру или загляните в общий раздел комплектующих, там помогут подобрать полку, балку, стойку, ограничитель или крепеж под ваш стеллаж и подскажут по совместимости.
