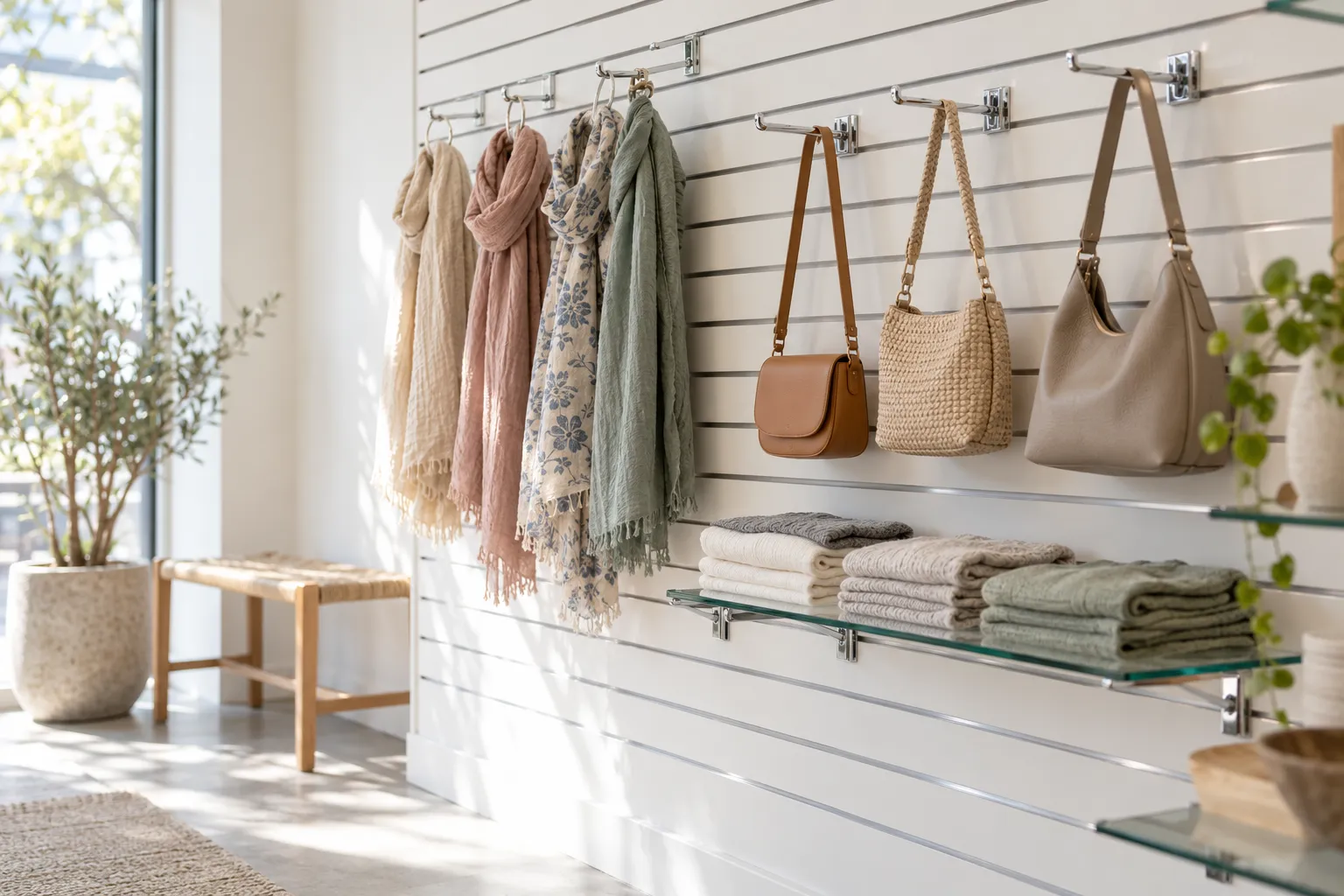

Экономпанели для магазина: виды, шаг паза и как рассчитать количество

Экономпанель решает две задачи торгового зала сразу: показывает товар лицом и не занимает место на полу. Одна панель на стене заменяет стеллаж, а выкладка меняется за минуты: перевесили крючки, переставили полки, освободили зону под сезонный товар.

Разберем, какие бывают экономпанели, чем отличаются МДФ, пластик и металл, какой шаг паза нужен под ваш товар, сколько выдерживает один паз и как посчитать количество панелей и аксессуаров.

Что такое экономпанель и как она устроена

Экономпанель (в зарубежной практике slatwall) - это плита с ровными горизонтальными пазами по всей длине. Панель крепится к вертикальной поверхности, а в пазы вставляются навесные элементы: крючки, кронштейны, полкодержатели, корзины. Товар оказывается на уровне глаз покупателя, при этом площадь пола остается свободной.

Чаще всего панели делают из МДФ и пластика, реже из ДСП и шпонированного МДФ. Для тяжелых товаров используют металлические перфорированные панели - это отдельный тип оборудования, о нем ниже.

Из чего состоит панель

• плита: ламинированный или шпонированный МДФ, пластик (ПВХ), многослойная панель. Стандартная толщина - 18 мм, встречается 16 мм;
• пазы: горизонтальные пропилы с одинаковым шагом, обычно полукруглой формы;
• вставки: пластиковые, алюминиевые или виниловые полосы, которые закрывают открытый срез плиты;
• крепеж: саморезы, дюбели, кляммеры и декоративные заглушки.

Глубина паза у большинства производителей одинаковая - она подчинена стандарту крепежа аксессуаров. Разная толщина панели получается за счет задней стенки, поэтому более толстая панель прочнее при тех же размерах.

Как работает паз и сколько в панели пазов

Нагрузка от крючка или кронштейна передается на верхнюю кромку паза. Пазы полукруглой формы держат вес лучше прямоугольных, поэтому форма паза - один из признаков качественной панели. Второй фактор прочности - вставка: она распределяет нагрузку по всему пазу, а не по одной точке.

Количество пазов считается просто: из высоты панели вычитаем 100 мм отступа и делим на шаг паза. Например, панель 1200х1800 мм при шаге 100 мм - это 17 пазов, панель 1200х2400 мм - 23 паза. Столько же понадобится вставок, если вы закрываете пазы полностью.

Виды экономпанелей: МДФ, пластик, металл

Экономпанель из МДФ

Самый распространенный вариант для торговых залов. Ламинированный МДФ не боится царапин при аккуратной эксплуатации, выпускается в десятках декоров: белый, серый, бук, венге, под дерево. Такую панель подбирают под интерьер зала и под цвет торгового оборудования.

Ограничение МДФ - влажность. Для сухих помещений магазина этого достаточно, но для моечных зон, сырых складов и помещений с перепадами температур нужен другой материал. Типовая экономпанель МДФ - панель 1200х2400 мм с шагом 100 мм.

Пластиковые панели (ПВХ)

Пластик переносит повышенную влажность и перепады температур, поэтому его ставят в продуктовых магазинах, на кухнях, в моечных и холодильных зонах. Пластиковая панель не разбухает от воды и легко моется.

Важно: у пластиковых панелей шаг паза может отличаться от стандартного МДФ. Например, панель 1200х2400 мм из пластика выпускается с шагом 120 мм. Перед покупкой аксессуаров сверяйте шаг и глубину паза с паспортом панели.

Металлические перфорированные панели

Это не паз, а перфорация: панель из стального листа толщиной около 0,7-1,5 мм с отверстиями под крючки и полкодержатели. Такие панели держат больше, чем МДФ, и подходят для инструмента, автотоваров, шин, тяжелых аксессуаров. Предельная нагрузка на точку обычно указывается производителем и составляет около 15 кг.

Перфорированная панель не заменит экономпанель там, где нужна гибкая выкладка мелкого товара: у нее другой крепеж и другой набор аксессуаров.

Материал	Нагрузка на точку	Где применять
МДФ ламинированный	10 кг без вставок, до 20 кг с алюминиевыми	одежда, аксессуары, косметика, канцелярия, сухие залы
Пластик (ПВХ)	зависит от толщины, ориентир тот же: 10-20 кг	продуктовые магазины, влажные и моечные зоны
Металл перфорированный	до 15 кг на точку	инструмент, автотовары, тяжелые аксессуары

Что выбрать под ваш магазин

• одежда, сумки, аксессуары: МДФ с крючками и полками, шаг 100 мм;
• косметика, канцелярия, товары для дома: МДФ с шагом 50 мм, если нужна плотная выкладка мелких позиций;
• продукты, влажные зоны: пластик;
• инструмент, шины, автотовары: металлическая перфорированная панель.

Шаг паза: 50, 100 или 120 мм

Стандарт отрасли - 100 мм. Шаг 50 мм используют для мелкого товара: крючки висят чаще, выкладка получается плотнее, товар занимает меньше стены. Шаг 90, 110 и 120 мм встречается у отдельных производителей и у пластиковых панелей.

Что важно помнить: шаг паза и глубина паза в связке определяют, какие аксессуары подойдут. Крючок, рассчитанный на шаг 100 мм, не встанет в панель с шагом 120 мм, а полкодержатель от другой системы будет провисать. Если панелей несколько и они от разных поставщиков, берите аксессуары под каждую систему отдельно.

Нагрузка: сколько выдерживает экономпанель

Нагрузку считают не на панель целиком, а на одну точку крепления: крючок, полкодержатель, кронштейн. Ориентиры такие:

• крючок или полкодержатель длиной около 30 см без вставок и с пластиковыми вставками: до 10 кг;
• то же с алюминиевыми вставками: до 20 кг;
• полка шириной 30 см на двух полкодержателях: около 20 кг без вставок и до 40 кг с алюминиевыми;
• расстояние между соседними полкодержателями одной полки - не менее 200 мм.

Производители панелей приводят еще одно правило: каждый дополнительный миллиметр толщины добавляет около 10% несущей способности. Поэтому для тяжелой выкладки берут панель 18 мм, а не 16 мм, и обязательно ставят вставки.

Вставки: зачем они нужны и какие бывают

Вставка - это полоса в паз. Она закрывает открытый срез плиты, распределяет нагрузку по всей длине паза и меняет внешний вид панели. Вставки бывают пластиковые, алюминиевые и виниловые, разных цветов.

Практический эффект заметный: без вставок и с пластиковыми вставками паз держит около 10 кг, с алюминиевыми - до 20 кг, то есть грузоподъемность вырастает в два раза. Если выкладка тяжелая, экономить на алюминиевых вставках не стоит.

Монтаж: как крепить экономпанель

Подготовка

Разметьте зону по уровню, учтите плинтус, розетки и выключатели. Панель поднимают от пола на 100-150 мм, чтобы нижний ряд остался рабочим, а не упирался в плинтус. Если панелей несколько, стык делайте по центру стоек стенда или по линии, которую не видно в выкладке.

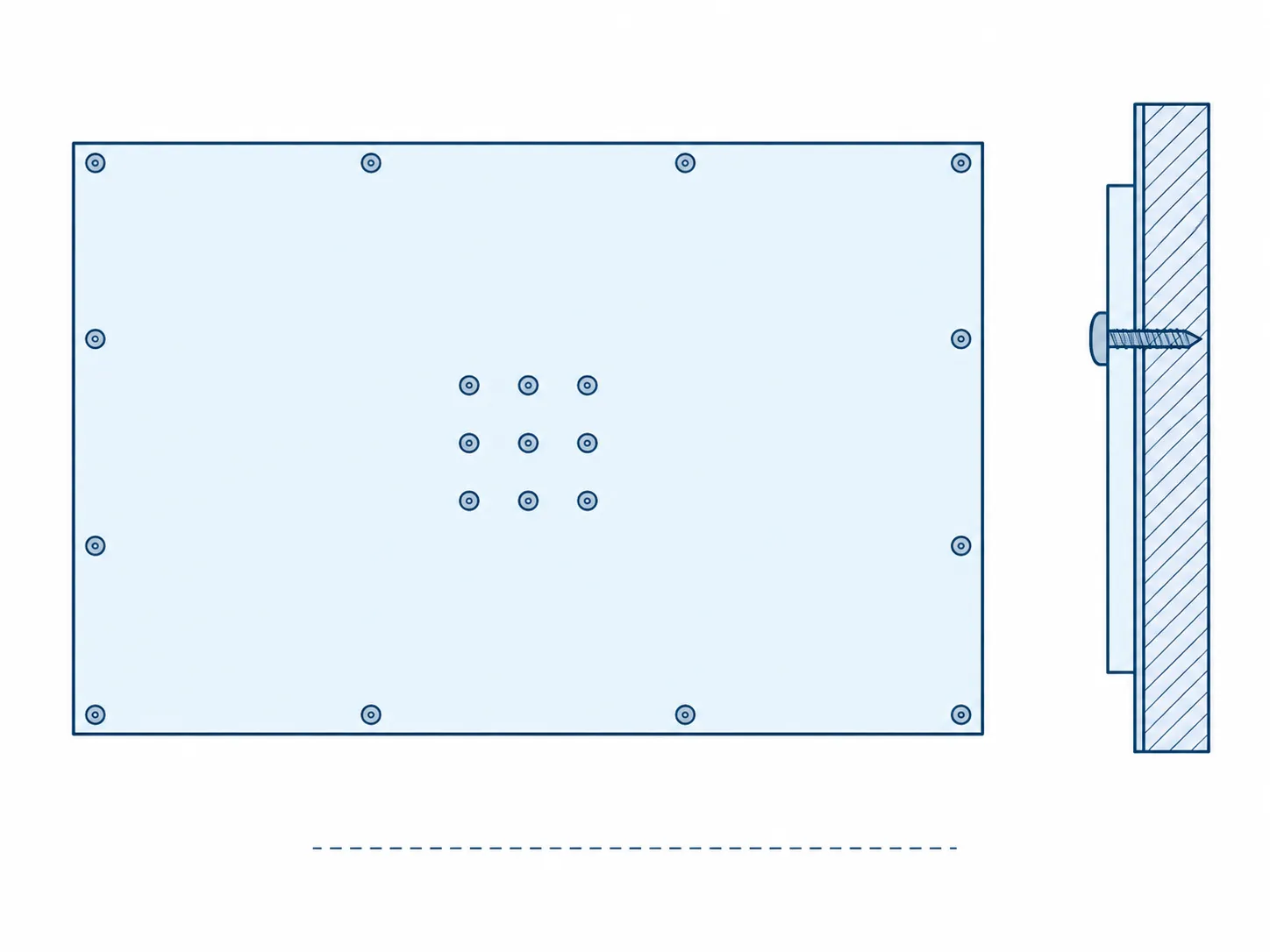

Крепление к стене

Панель крепится саморезами по периметру, а также в тех местах, где на нее будет действовать повышенная нагрузка. В бетон и кирпич используйте дюбели, подобранные под материал стены. В гипсокартонную перегородку панель ставят только на закладные или с креплением в профиль каркаса: лист гипсокартона сам по себе не держит вес выкладки.

Крепление на стенд и на стеллаж

Кроме стены, экономпанель ставят на мобильный торговый стенд из перфорированных стоек и на стеллаж: панель превращает боковину или заднюю стенку стеллажа в зону выкладки. Здесь важен крепеж к стойкам, иначе со временем панель начнет шататься вместе с товаром.

Чего избегать при монтаже

• крепеж только по углам: центр панели прогибается под нагрузкой;
• панель без вставок в зоне, где вешаются тяжелые аксессуары;
• монтаж на слабую перегородку без закладных;
• отсутствие запаса между максимальной нагрузкой и реальным весом товара.

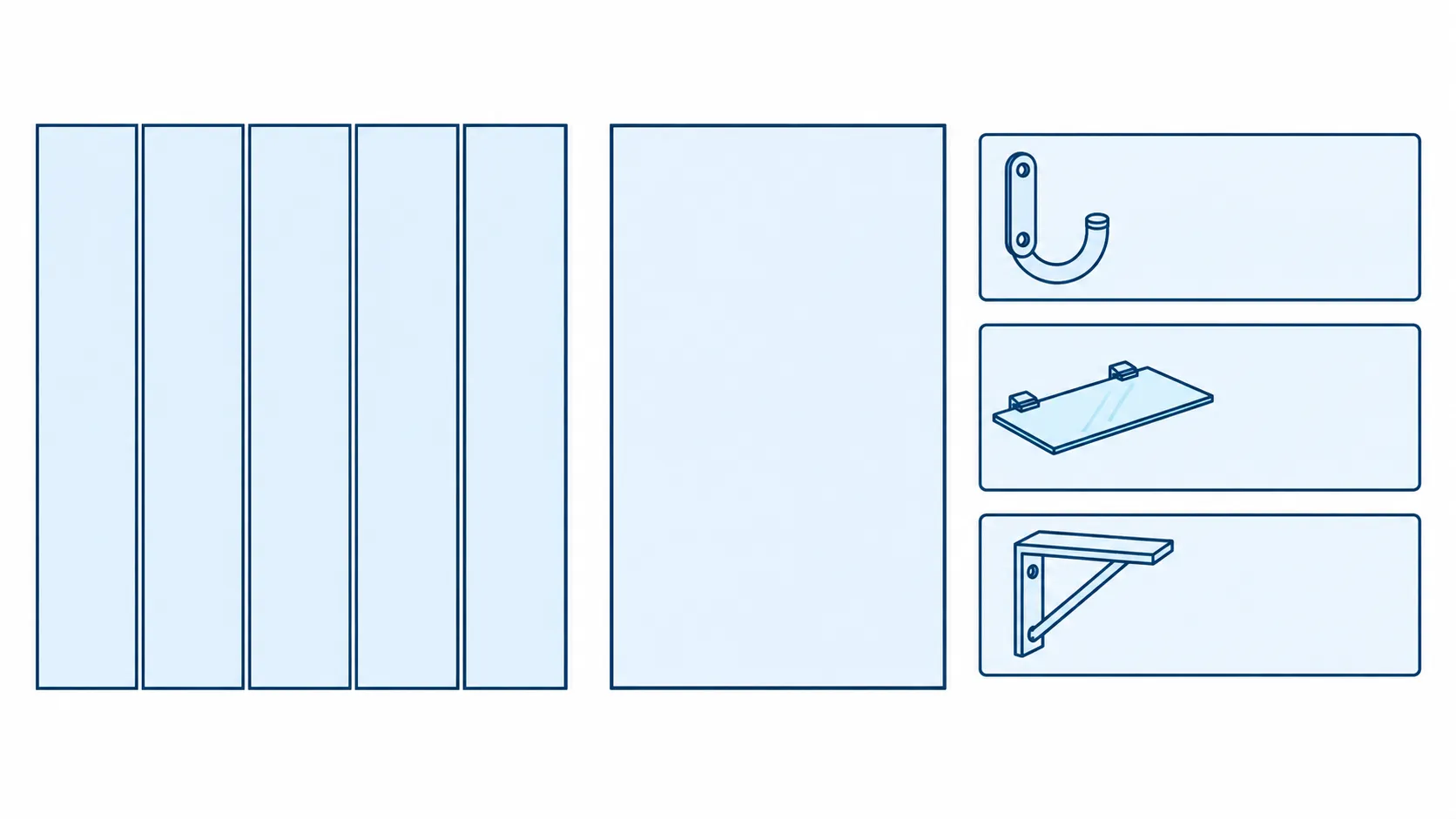

Сколько панелей и аксессуаров нужно: расчет на примере

Возьмем зону стены под выкладку: 6 метров в длину и 2,4 метра в высоту, панели 1200х2400 мм с шагом паза 100 мм.

1. Панели: 6 / 1,2 = 5 панелей в ряд по вертикали.
2. Пазы: (2400 - 100) / 100 = 23 паза на каждой панели, всего 115 рабочих линий на зону.
3. Вставки: при полном закрытии пазов - 115 вставок по 1200 мм.
4. Крючки: если товар развешивается через 150 мм, на одной линии помещается около 8 крючков. При загрузке в 6 линий это около 48 крючков.
5. Полки: 2-3 полки на панель под товар, который не вешается, то есть 10-15 полок и по два кронштейна на каждую.

Такой расчет дает ориентир по бюджету. Точные цифры зависят от шага выкладки, ширины товара и того, какие зоны вы оставляете под полки, а какие под крючки.

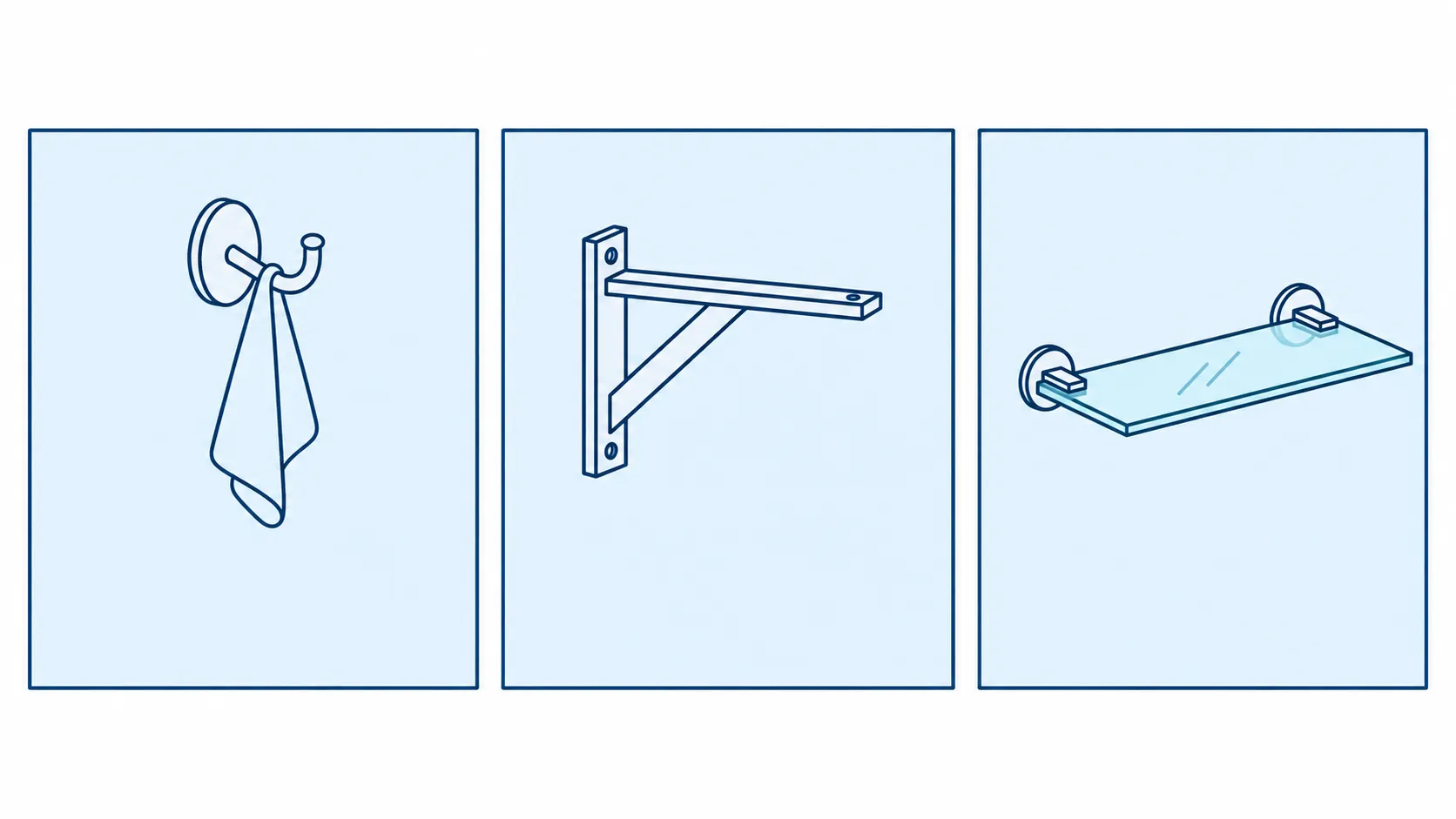

Аксессуары для экономпанелей

Ассортимент аксессуаров закрывает почти любую выкладку:

• крючки: обычные, еврокрючки, крючки с ценникодержателем, двойные;
• кронштейны: прямые и изогнутые, задают глубину полки;
• полки и полкодержатели: стекло, металл, МДФ;
• корзины, лотки и пластиковые контейнеры для мелочи;
• держатели для очков, наклонные держатели, вешала и подиумы.

Правило подбора простое: сначала панель и ее стандарт (шаг и глубина паза), потом аксессуары под этот стандарт, и только потом выкладка. Если начать с аксессуаров, есть риск купить элементы, которые не встанут в паз или будут держать меньше нужного.

Где применяют экономпанели

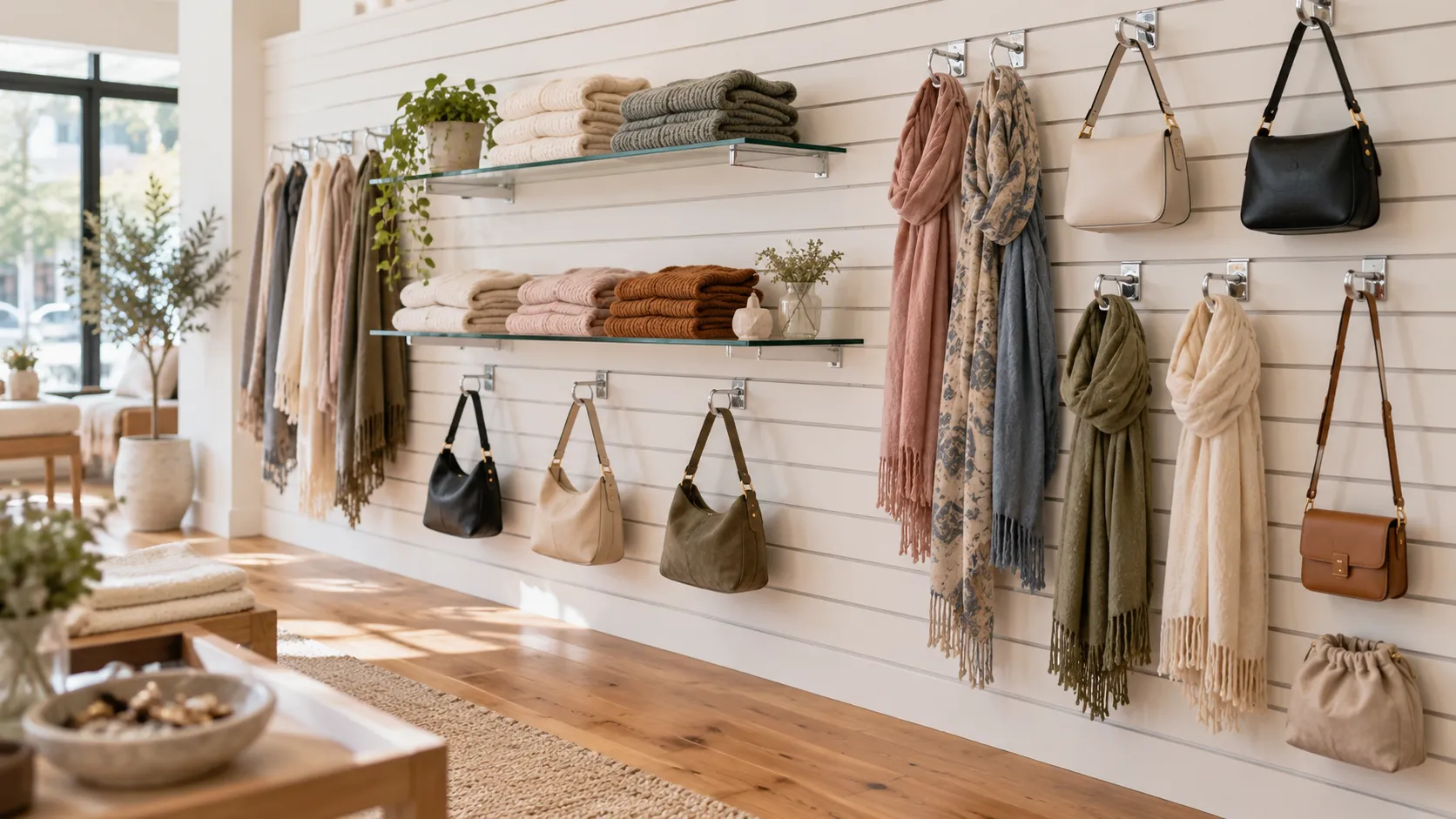

• магазины одежды, обуви и аксессуаров: вешала, крючки, полки для сумок и ремней;
• косметика и парфюмерия, канцелярия, книги: плотная выкладка мелких позиций;
• инструмент, автотовары, зоотовары: тяжелые крючки и корзины, часто на металлической панели;
• пункты выдачи заказов: панель для пакетов, скотча и расходников у рабочего места;
• шоурумы, сервисные зоны, мастерские: образцы, детали, расходные материалы;
• сезонные зоны и островки в торговом центре: панель на мобильном стенде собирается и разбирается за час.

Частые ошибки

1. Перегруз паза. Вешают на один крючок тяжелый товар, кромка раздавливается, и панель приходится менять.
2. Работа без вставок. Открытый срез МДФ крошится, нагрузка идет в одну точку.
3. Аксессуары не под шаг паза. Купили крючки под 100 мм, а панель с шагом 120 мм.
4. Крепеж только по углам. Центр панели выгибается, стыки расходятся.
5. Монтаж на гипсокартон без закладных. Панель держится, пока на нее ничего не повесили.
6. Полка на одном кронштейне. Полкодержатели ставят парой, иначе полка перекашивается.
7. Панель без запаса по высоте. Нижний ряд упирается в плинтус, верхний оказывается выше зоны видимости.

Коротко о главном

Экономпанель выгодна там, где товар нужно показать лицом, а места на полу нет. Выбор сводится к четырем решениям: материал (МДФ, пластик, металл), шаг паза (100 мм стандарт, 50 мм для мелкого товара), толщина и вставки (18 мм и алюминий для тяжелой выкладки), крепеж (стена, стенд или стеллаж).

Посчитайте зону по формуле из этой статьи, добавьте аксессуары под свой шаг паза, и выкладка соберется без переделок. Если сомневаетесь в расчете, пришлите размеры зоны и список товара, посчитаем вместе.

Частые вопросы

Что такое экономпанель простыми словами?

Это плита с горизонтальными пазами, которую крепят на стену или стенд. В пазы вставляются крючки, полки и корзины, поэтому выкладка меняется за минуты без переделки мебели.

Чем экономпанель отличается от перфорированной панели?

У экономпанели горизонтальные пазы, у перфорированной - отверстия. Перфорированные панели обычно металлические, держат тяжелый товар и работают с другим крепежом. Аксессуары между этими системами не взаимозаменяемы.

Какой шаг паза лучше?

Для большинства магазинов - 100 мм. Шаг 50 мм выбирают для мелкого товара, когда нужна плотная выкладка. Нестандартный шаг оправдан, если панель уже есть или если этого требует ассортимент и крепеж.

Сколько выдерживает экономпанель?

Один паз без вставок или с пластиковыми вставками держит около 10 кг на точку, с алюминиевыми вставками - до 20 кг. Полка шириной 30 см на двух полкодержателях выдерживает примерно 20 кг, а с алюминиевыми вставками - до 40 кг.

Что выбрать для магазина: МДФ или пластик?

Для сухих торговых залов берите МДФ: больше декоров и привычная фактура. Пластик нужен там, где высокая влажность, перепады температур или частая мойка: продуктовые магазины, кухни, моечные зоны.

Как крепить экономпанель к гипсокартону?

Только с подготовкой: закладные в перегородке или крепление в металлический профиль каркаса. В сам лист гипсокартона крепеж не держит нагрузку от выкладки, панель со временем отойдет от стены.

Можно ли ставить экономпанель на улице?

МДФ для улицы не подходит: он набирает влагу. Для неотапливаемых и влажных помещений используют пластиковые панели, а для навесов и открытых зон - металлические решения. Для улицы лучше взять перфорированную металлическую панель и крепеж из нержавеющей стали.

Сколько аксессуаров нужно на одну панель?

Ориентир - один крючок на 150 мм линии выкладки, то есть около 8 крючков на линию панели 1200 мм. Полок обычно 2-3 на панель, каждая на двух кронштейнах. Точное количество зависит от ширины товара и того, какие зоны отведены под полки.
